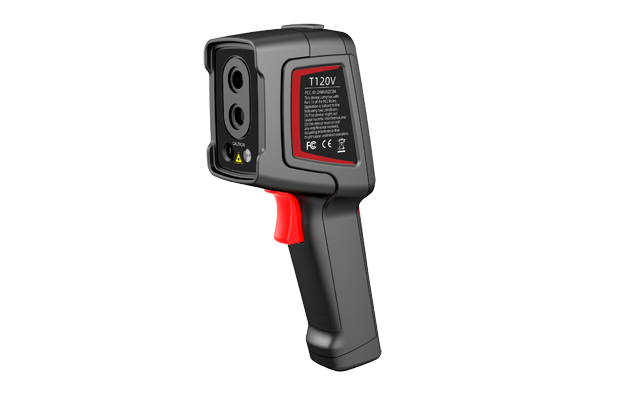

T 시리즈

보급형 휴대용 열 화상 카메라

 T 시리즈 보급형 열화상 카메라는 빌딩 및 건물 진단, HVAC(공조) 검사, 전기 시스템 검사 등에 널리 사용된

경제적인 온도 측정 도구 입니다. 단일 지점 적외선 온도계의 단점을 완벽하게 극복하고 더 스마트하고 안전하며

빠르게 작업할 수 있도록 도와줍니다. Guide가 자체 개발한 120x90 WLP IR 모듈을 탑재한 T120 시리즈 열화상 카메라는 10,800 픽셀의 방사선 측정 데이터를 순간적으로 디스플레이 할 수 있어 넓은 면적을 빠르게 감지하고 결함 지점을 정확하게 파악 할 수 있습니다.

 열 화상 카메라의

대중화를 선도하는

 특징

 1초 만에 부팅

 부팅 후 즉시 완전한 방사 이미지 디스플레이

  전체 화면에 대해 최대 & 최소 온도 알람

 2시간대 급속 충전

 USB Type-C 인터페이스를 통한

 고 성능 급속 충전과  PC 데이터 전송

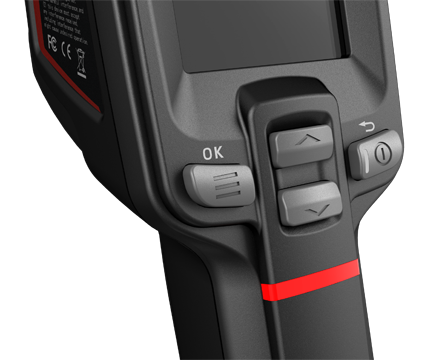

 편리한 핸들 버튼

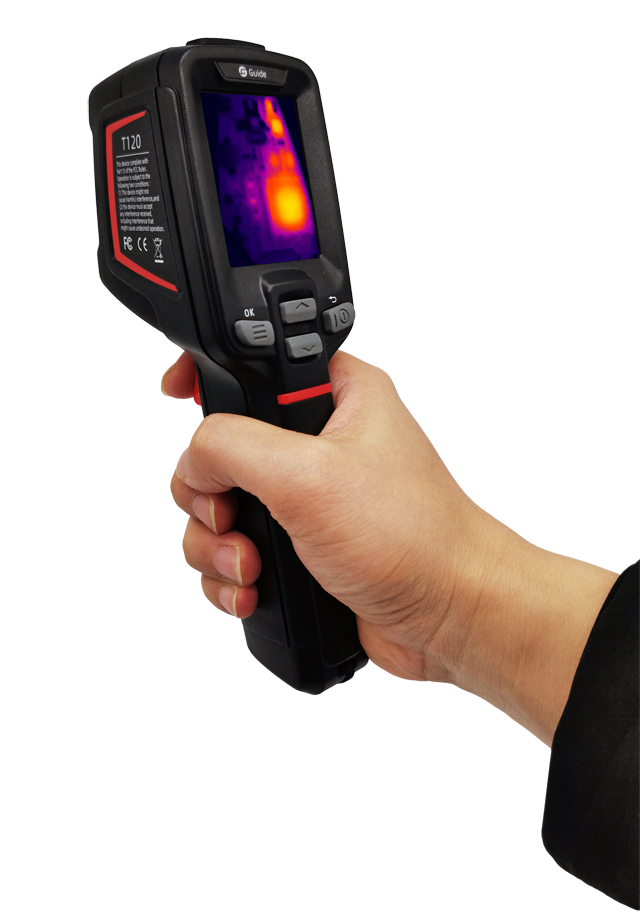

 인체공학적 디자인

 IP54

 방수, 방진 등급과 2m 낙하 테스트

 매우 긴 배터리 동작 시간

 T시리즈 : 8시간,  PC시리즈: 16시간

 장시간 사용 가능

응용 분야

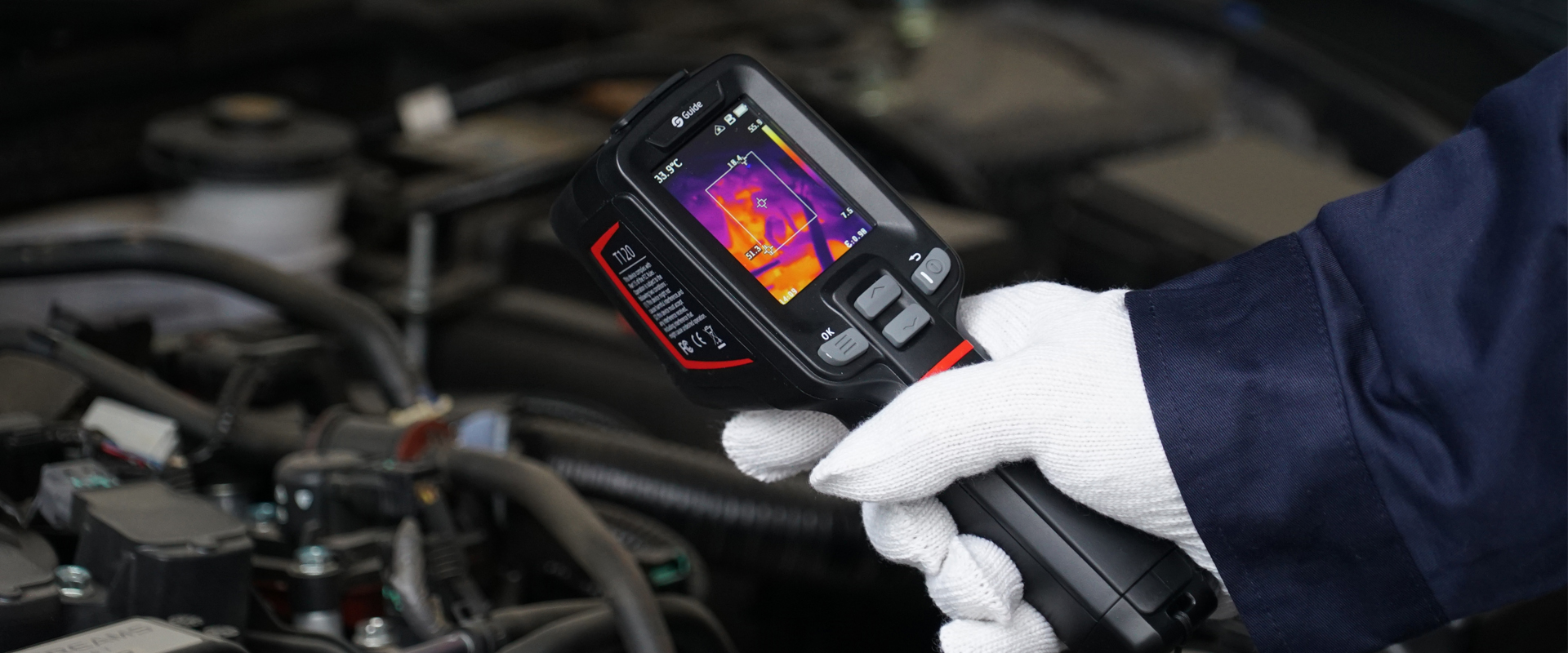

기계 및 전기

HVAC 검사

지능형 제조

전기/전력

 T/PC 시리즈 제품 사양

 제품 모델

T120

T120V

PC210

PC230

 이미징 및 광학

 디텍터

 VOx, 7.5~14㎛

 적외선 해상도

 120x90@17㎛

 256x192@12㎛

 NETD

 ≤60mk

 ≤45mk

적외선 프레임 속도

 25Hz/9Hz

렌즈 초점 거리

 2.28mm

 3.2mm

7mm

F.O.V

 50°x38°

 56°x48°

 25°x19°

IFOV

 7.46mrad

 3.75mrad

 1.71mrad

최소 대상 거리

0.5m

 0.3m

0.5m

 포커싱 모드

 포커스-프리

 포커스-프리

 포커스-프리

 자동

 측정 및 분석

측정범위

 자동 스위칭 지원

-20℃~150℃, 100℃~400℃

자동 스위칭 지원

-20℃~150℃, 100℃~550℃

 측정 정확도

 ±2℃ 또는 ±2% 중 큰 값

 측정 대상

 센터점: 고정3개, 영역:대,중,소(중 택일)

 이미지 디스플레이

 디스플레이 스크린

 2.4" LCD

 디지털 카메라

 /

700,000픽셀

2MP

 이미지 모드

IR

IR, VL, PIP

 IR, VL, PIP 및 MIF

 저장

 이미지 저장

 온도 정보가 포함된 JPG

 저장 매체

TF카드 16GB(최대 32GB)

TF카드 32GB

 WIFI

/

 영상 전송을 위해

모바일 단말기에 연결 가능

 /

 /

 전원 시스템

 배터리 유형

 내장형 충전식 리튬 이온 배터리

 배터리 동작 시간

≥8시간

≥5시간

≥16시간

 환경 관련

 동작 온도

-10℃~50℃

 -15℃~50℃

 IP등급

 IP54

 물리적 규격

하드웨어

레이저 표시기

 무게(배터리 포함)

≤350g

≤375g

 크기(L x W x H)

 194 x 61.5 x 76mm
