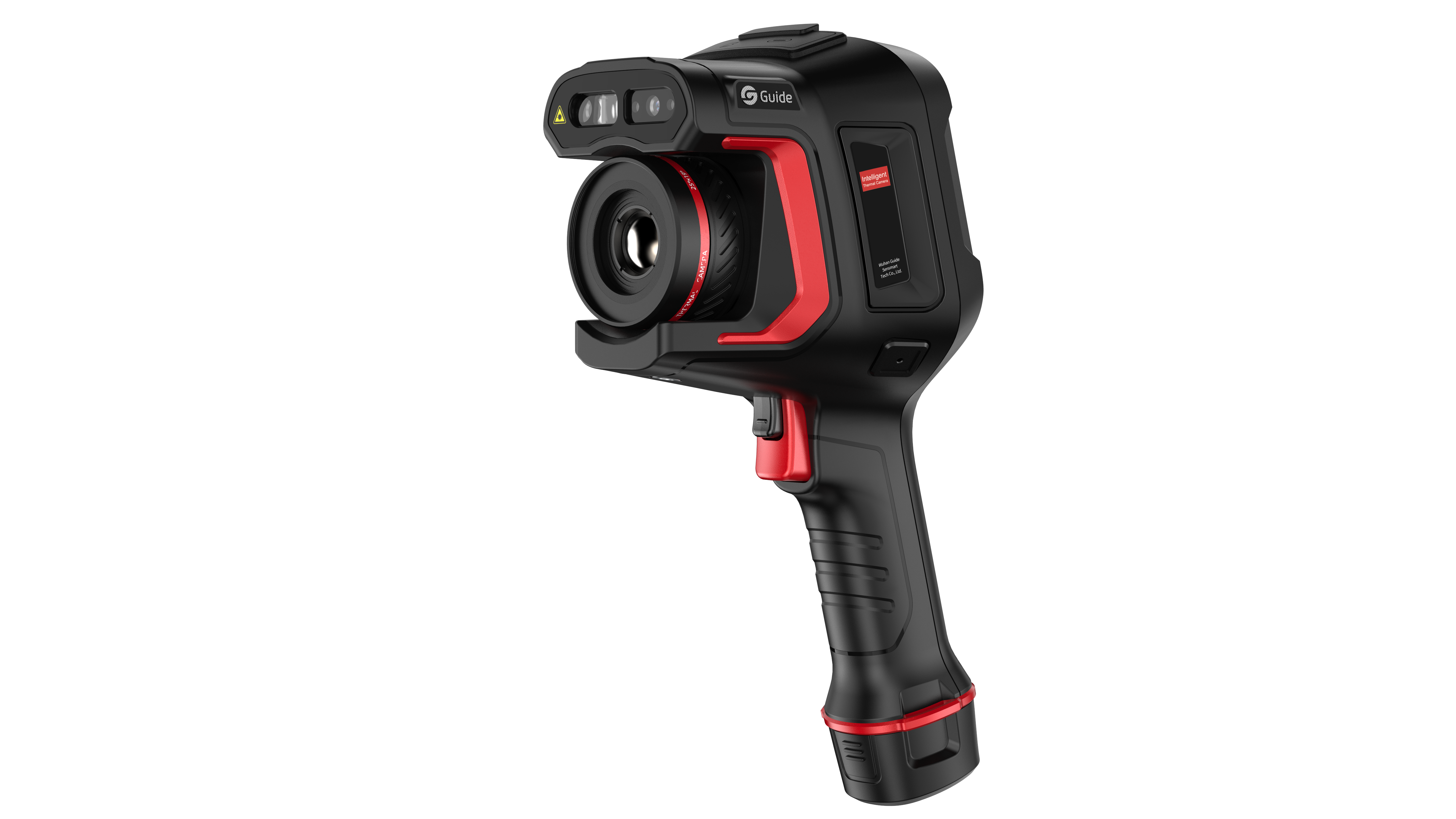

Hammer 시리즈

지능형 열 화상 카메라

자체 개발한 최대 해상도 640x480의 고감도 IR 디텍터,

13MP 실화상 카메라, 5가지 포커싱 모드를 내장하여 산업

현장을 위해 특별히 설계된 고정밀 열화상 카메라인

Hammer 시리즈는 전형적인 “해머“ 모양의 형태로 대상의

고화질 이미지와 온도 세부 정보를 직관적으로 볼 수

있도록 도와줍니다. 30Hz 적외선 프레임 속도로 동일한

제품 수준을 훨씬 더 뛰어넘어 움직이는 대상의 더 많은

온도 데이터에 빠르고 정확하게 액세스 할 수 있습니다.

    2023년 독일 레드닷 디자인 상 선정 모델

 특징

 선명한 이미지

 자체 개발한 고감도 IR 초점 면 디텍터

 높은 신뢰성

 2m 낙하 테스트, IP54 방수 및 방진

 숨겨진 위험을 식별

 상세 정보를 위한 ASIC 알고리즘

 효율적인 전송

 이미지를 클라우드로 쉽게 전송할 수 있는 4G WIFI 모듈 내장

 효율적인 전송

 이미지를 클라우드로 쉽게 전송할 수 있는 4G WIFI 모듈 내장

 OTA 업그레이드

 장치를 최상의 상태로 유지하기 윈한 OTA 업그레이드

 비디오 분석

 IR 비디오 프레임 속도 최대 30Hz

응용 분야

 전력 감지

제철/제강

HVAC검사

전자 정보

 Hammer 시리즈 제품 사양

 제품 모델

 H2

H3

H3+

H4

 H6

 이미징 및 광학

 디텍터

VOx, 7.5~14㎛

 적외선 해상도

 256x192@12㎛

 320x240@12㎛

384x288@12㎛

480x360@12㎛

 640x480@12㎛

 슈퍼 해상도

 512x384

640x480

 768x576

 960x720

1280x960

 NETD

 ≤45mk

≤40mk

 적외선 프레임 속도

 30Hz/9Hz

 렌즈 초점 거리

 10.5mm

 17.7mm

 F.O.V

 25°x19°

 IFOV

 1.70mrad

1.36mrad

1.13mrad

0.91mrad

 0.68mrad

 최소 대상 거리

 0.1m

0.15m

 포커싱 모드

 수동 / 자동 / 연속 자동 초점

 디지털 줌

1.1~8x

 1.1~10x

1.1x~16x

1.1x~20x

 측정 및 분석

 측정 범위

 자동 스위칭 지원

-40℃~150℃,

   0℃~650℃

자동 스위칭 지원

-40℃~150℃, 0℃~650℃

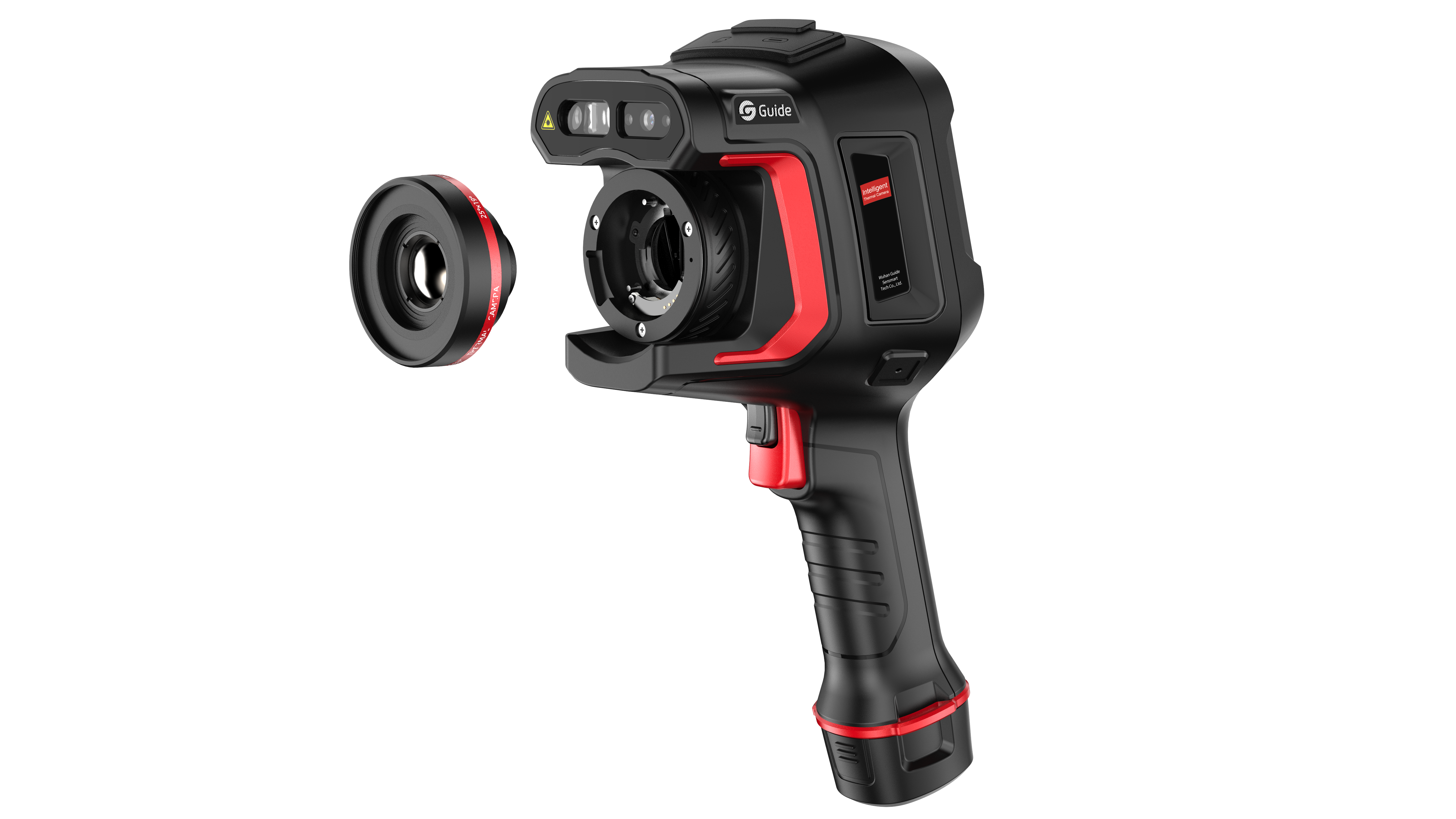

500℃~2000(고온 렌즈 옵션)

 측정 정확도

 ±2℃ 또는 ±2% 중 큰 값

 측정 대상

 점 5, 라인 5, 영역 5

점 8, 라인 8, 영역 8

점 10, 라인 10, 영역 10

점 12, 라인 12, 영역 12

점 16, 라인 16, 영역 16

 이미지 디스플레이

 디스플레이 스크린

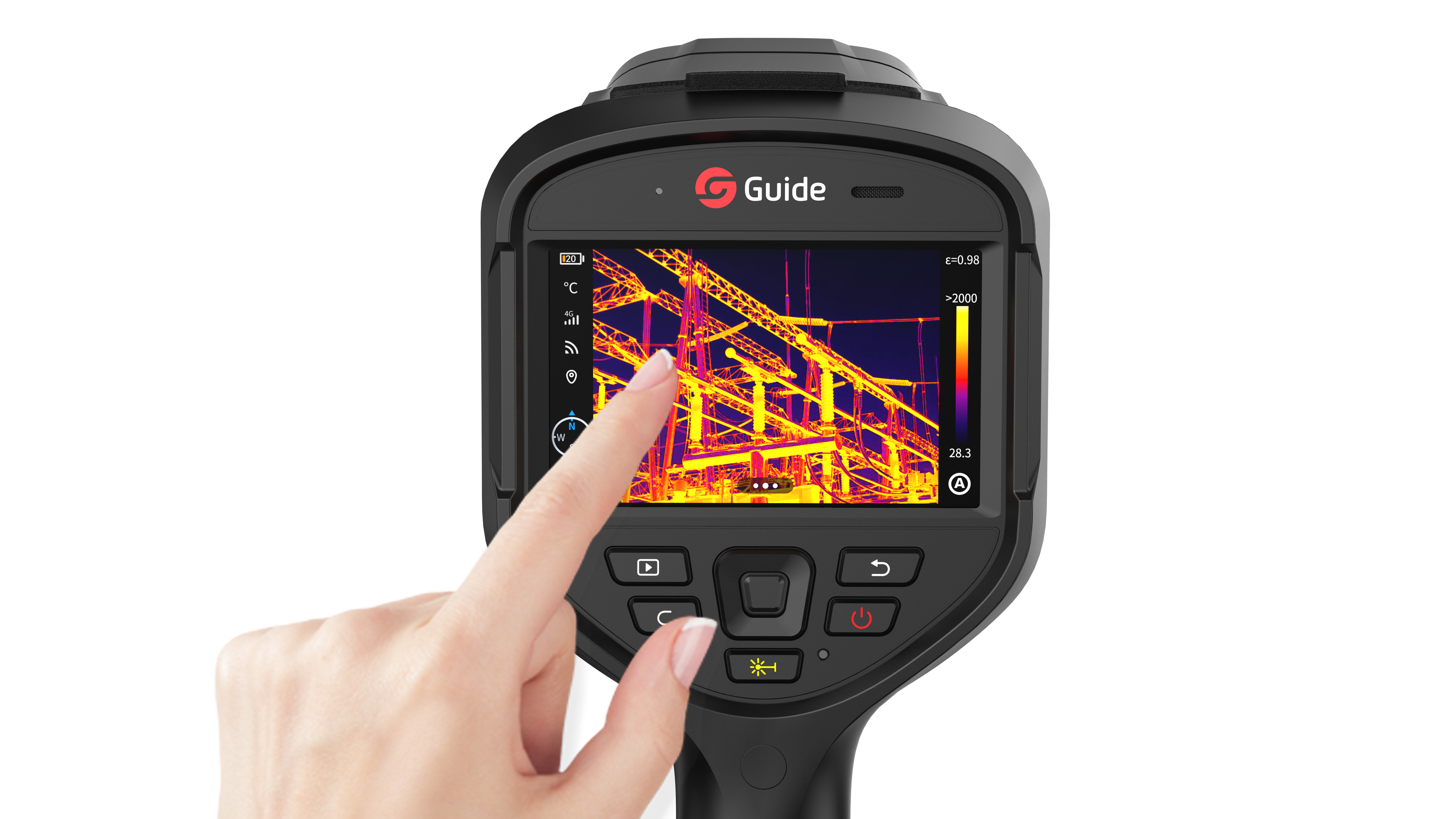

 4.3" 800x480픽셀 터치스크린 LCD

 디지털 카메라

 5 MP

8 MP

13 MP

 기능

레코딩 기능

사진 및 비디오(적외선 & 실 화상)

사진(이미지 스티칭 연결) 및 비디오(적외선 & 실 화상)

 기타

사용자 설정이 가능한 기능 버튼, 지능형 진단, OTA 업데이트

 저장 및 전송

 저장 매체

내부 저장소 64GB 및 외장 SD카드64GB(최대 256GB)

 WIFI

모바일 단말기에 연결하여 이미지 및 실시간 영상 전송이 가능

 전원 시스템

 배터리 유형

충전식 리튬 이온 배터리

배터리 동작 시간

≥5 시간

 환경 관련

 동작 온도

-20℃~50℃

 IP등급

IP54

 낙하 테스트

 2m

 물리적 규격

 하드웨어

레이저(표시, 범위 0.1m~40m), 조명, 마이크, 스피커, 전자 나침반, GPS

 무게(배터리 포함)

≤1.15KG

 크기(L x W x H)

292 × 125 × 125 mm
