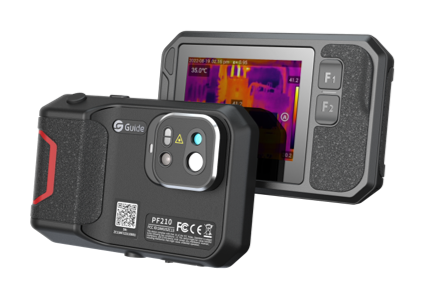

PF 시리즈

포켓 사이즈 열 화상 카메라

PF시리즈 포켓 사이즈의 열화상 카메라는 256 x 192 픽셀 적외선

디텍터 탑재, -20°C ~ 550°C 온도 범위, 5 MP 실화상 카메라와

3.5인치 LCD 터치 스크린 등으로 전기 장치의 문제점을 진단하고

숨겨진 결함을 찾아내는 비접촉식 검사 도구 입니다. 뛰어난

열화상 세부 정보, 쉬운 오퍼레이션 및 Wi-Fi를 통해 사용자는

문제를 기록한 전문 보고서를 빠르고 쉽게 공유 할 수 있습니다.

아주 편리한 사용 방법

 특징

 자체 개발한 디텍터로 선명한 이미지

 120x90 (P120V) , 256x192(PF210)

 레이저 거리 측정

 직사각형 대상의 지능적 영영 계산(PF210)

 4가지 이미지 모드

 IR, VL, PIP 그리고 MIF, 모든 온도 디스플레이

 제어 기능 업그레이드

 기능 버튼으로 원하는 기능과 이미지를 빠르게 확인(PF210)

 넓은 측정 범위 자동 스위칭

 -20℃~150℃, 100 ℃~400 ℃(P120V)

 -20℃ ~150℃, 100 ℃ ~550 ℃ (PF210)

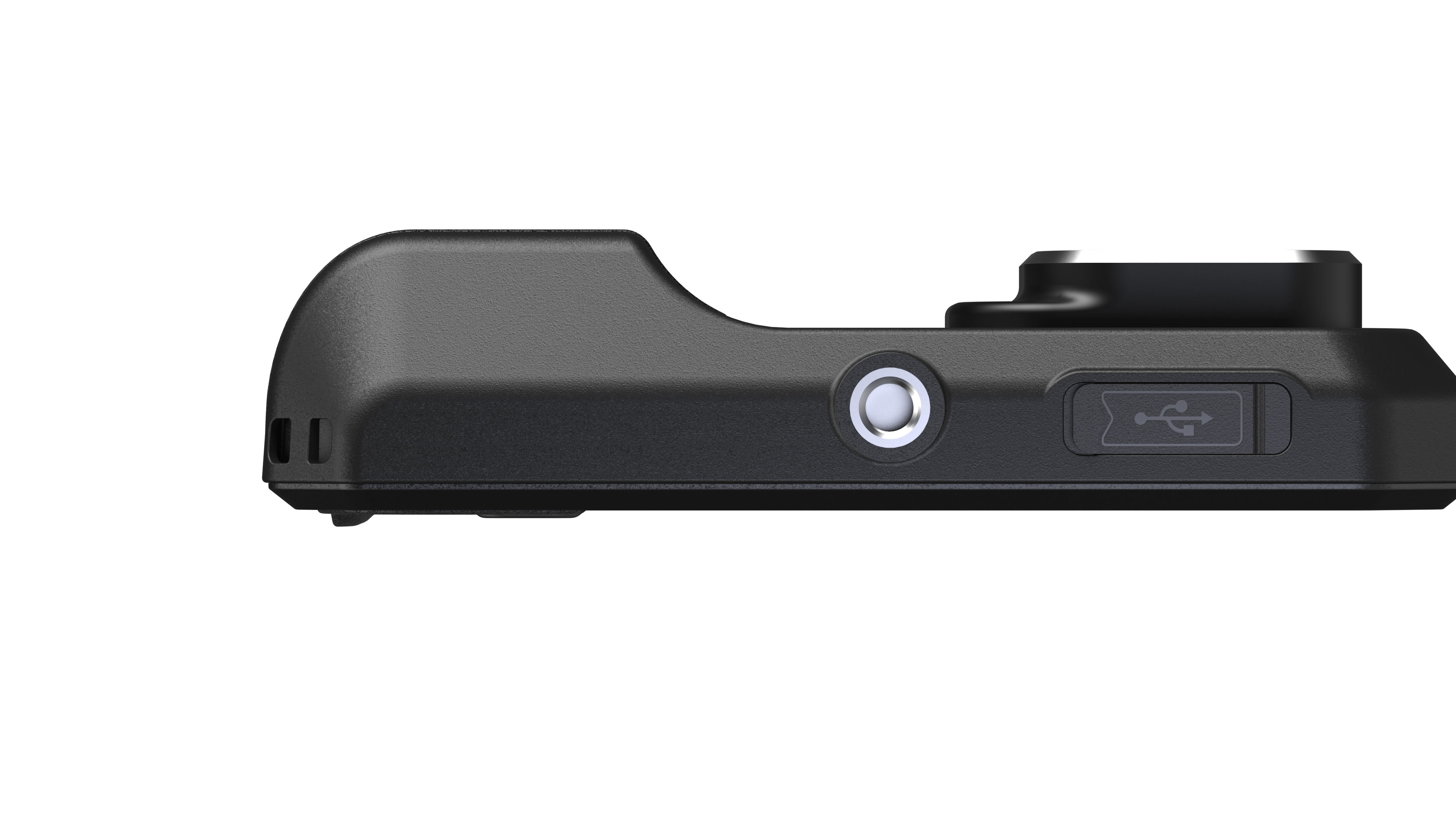

 USB Type-C로 고속 충전

 1.5시간 90% 풀 충전,  동작 시간 2시간(P120V)

 2.5시간 90% 풀 충전,  동작 시간 4시간(PF210)

응용 분야

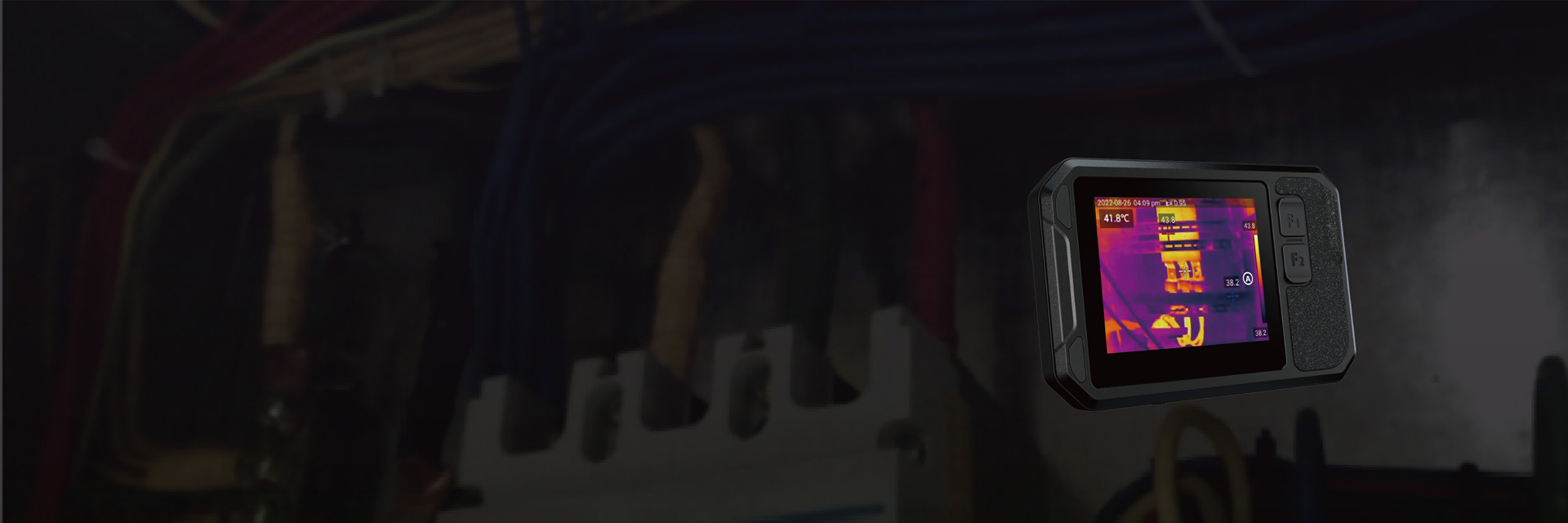

전력 감지

스마트 제조

기계/자동차 진단

HVAC 검사

 P/PF 시리즈 제품 사양

 제품 모델

P120V

PF210

 _{이미징 및 광학}

디텍터

VOx, 7.5~14㎛

적외선 해상도

120x90@17㎛

NETD

≤60mk

적외선 프레임 속도

15Hz/9Hz

렌즈 초점 거리

2.28mm

F.O.V

50°x38°

IFOV

7.46mrad

최소 대상 거리

0.5m

포커싱 모드

포커스 프리

디지털 줌

1.1~8x

측정 및 분석

측정 범위

자동 스위칭 지원

-20℃~150℃, 100℃~400℃

-20℃~150℃, 100℃~550℃

측정 정확도

±2℃ 또는 ±2% 중 큰 값

측정 대상

점x1, 영역 x1

 이미지 디스플레이

디스플레이 스크린

3.5”, 터치 스크린 LCD

디지털 카메라

300,000P

 기능

레코딩 기능

온도 정보가 포함된 JPG

기타

/

 저장 및 전송

저장 매체

내부 저장소 4GB

WIFI

영상 전송을 위해 모바일 단말기에 연결 가능

 전원 시스템

배터리 유형

내장형 충전식 리튬 이온 배터리

배터리 동작 시간

≥2시간

 환경 관련

동작 온도

-10℃~50℃

 IP등급

IP54

 낙하 테스트

 1m

 물리적 규격

레이저

/

 645~655nm, Class 2 레이저 , 1mW,

 측정 대상 및 레이저 범위 표시

 무게(배터리 포함)

≤240 g

크기(L x W x H)

133.1 × 87.4 × 24.1 mm
